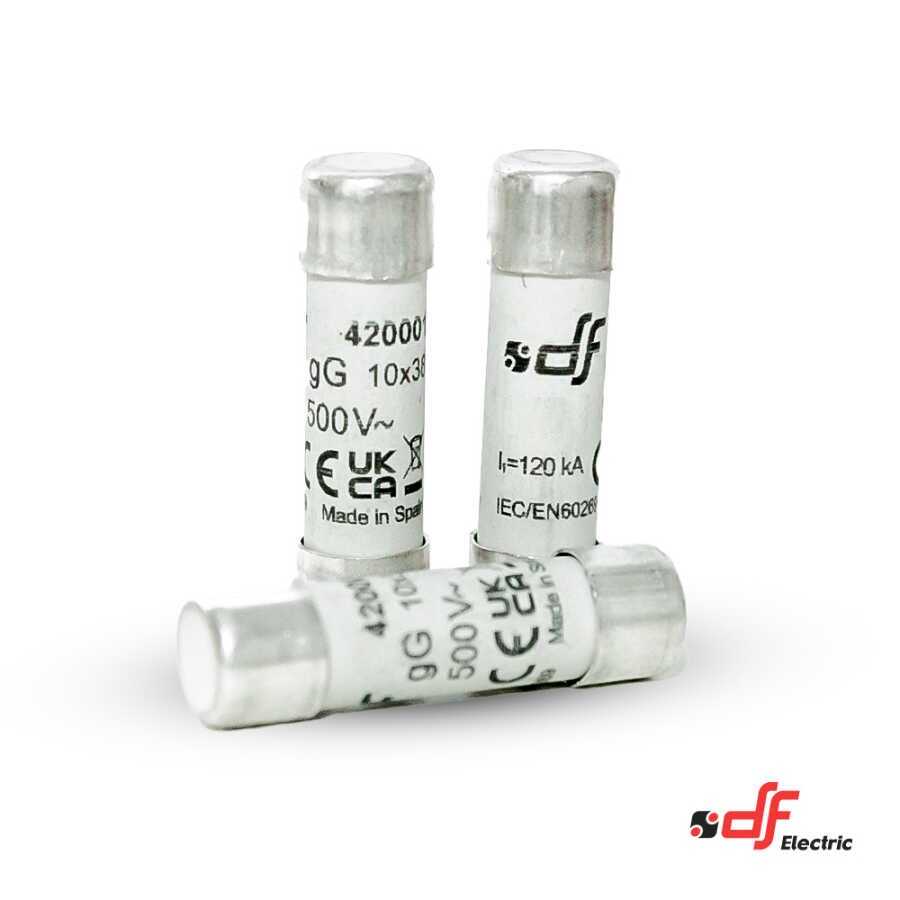

Silindirik sigorta 10×38 boyutunda gG sınıfı. gG sınıfı sigortalar genel uygulamalar için aşırı yük ve kısa devre koruma işlevini yerine getirir, cihazların ve kabloların koruması için kullanılmaktadır.
Birinci harf “g” tam aralıklı kesme kapasitesi anlamına gelir, yani sigorta minimum erime akımından kesme kapasitesine kadar tüm aşırı akımları kesebilir.
İkinci, büyük harf karakteristiği gösterir. Bunlar amaçlanan uygulama ile ilgilidir. “G” genel uygulamalarla (kablo ve hat koruması) için kullanılabileceği anlamını taşır.
|
Anma gerilimi |
500V +10% / 400V +10% |
|
Anma akımı |
0,5A...32A |
|
Anma kesme kapasitesi |
120kA |
|
Kullanım kategorisi |
gG |
|
Anma frekans |
42…62Hz |
|
Depolama sıcaklığı |
-40°C ... 90°C |
|
Çalışma sıcaklığı |
-40°C ... 80°C |
* 25ºC üzeri sıcaklıklarda akım değeri çalışma sıcaklığına uygun olarak kaydırılmalıdır.
Silindirik sigortalar 10×38, 14×51 ve 22×58 boyutlarında gG ve aM tipi olarak üretilmektedir. gG sınıfı sigortalar genel uygulamalar için aşırı yük ve kısa devre koruma işlevini yerine getirir, cihazların ve kabloların koruması için kullanılmaktadır.
aM tipi sigortalar ise motor ve transformatör gibi anlık kalkış akımları yüksek olan yüklerin koruması için seçilmelidir. Seramik tüpler termik şoklar ve iç basınca karşı yüksek dayanıma sahiptir. Kullanılan metal elementler zamanla elektriksel karakteristiklerin değişmeyeceği şekilde dizayn edilmiş
